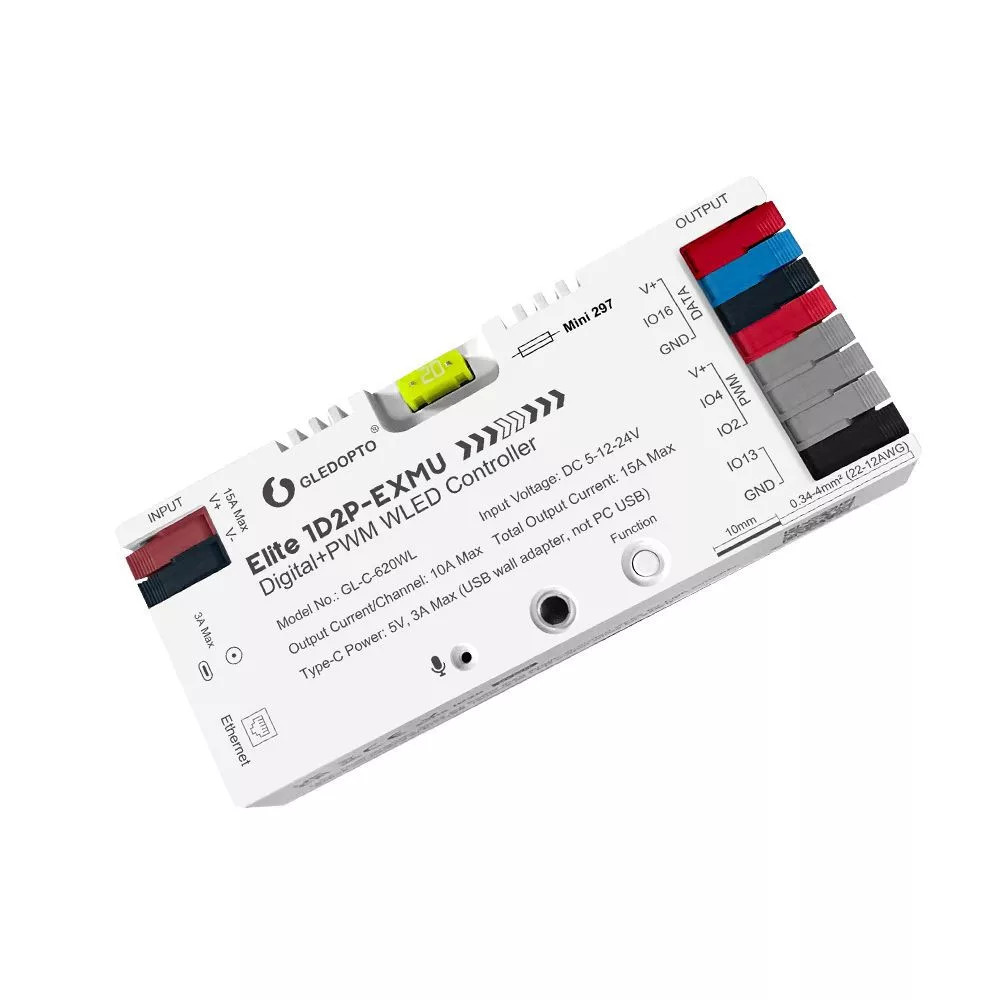

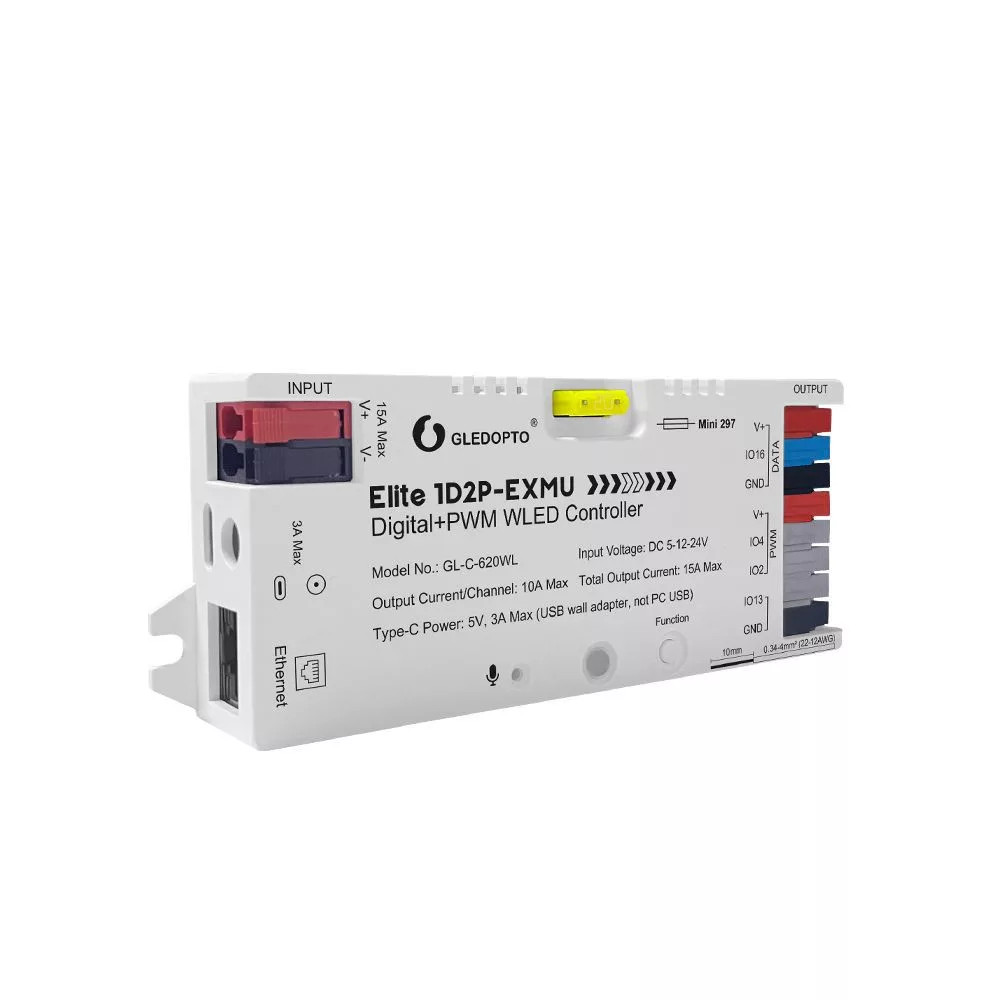

Gledopto Elite 1D2P-EXMU Digital + PWM WLED Controller – három csatornás led vezérlő, 1×RGBIC + 2×PWMLED, mikrofonnal, USB-C, ESP32, Wi-Fi, Ethernet (GL-C-620WL)

Gledopto Elite 1D2P-EXMU Digital + PWM WLED Controller, ESP32 alapú, WLED firmware-rel gyárilag előtelepített okos LED vezérlő, egy digitális LED és két PWM kimenetekkel. A modul egyidejűleg nyújt megoldást a címezhető digitális LED szalagok (pixel LED-ek) és hagyományos PWM vezérlésű LED szalagok központi vezérlésére. Egyetlen vezérlővel külön vezérelhető egy címezhető dekorációs RGBIC LED világítás és egy egyszínű vagy CCT fehér világítási kör.

A digitális LED kimenet támogatja a legelterjedtebb egyvezetékes okos LED IC-ket, többek között a WS2811, WS2812B, WS2813, WS2815, SK6812 és számos WLED által támogatott digitális LED típust. A két PWM kimenet egyszínű vagy CCT (meleg-hideg fehér) LED szalagok vezérlésére használható. A beépített relé kikapcsolt állapotban fizikailag leválasztja a LED-ek tápellátását, így csökkenti a készenléti fogyasztást és megszünteti a digitális LED-ek nyugalmi áramfelvételét. A relé kizárólag a LED oldali tápellátást kapcsolja, a hálózati tápegység kapcsolására nem alkalmas.

A GL-C-620WL az Elite termékcsalád részeként a korábbi generációhoz képest áttervezett elektronikát, cserélhető biztosítékot, gyárilag konfigurált WLED firmware-t, Ethernet csatlakozást, USB-C szervizportot, Quick Connect rugós csatlakozókat és bővítő GPIO portot kínál. A vezérlő helyi működésre optimalizált, internetkapcsolat nélkül is teljes funkcionalitást biztosít. Elsősorban Home Assistant, MQTT, Node-RED és más nyílt automatizálási rendszerek felhasználóinak ajánlható. A termék elsősorban DIY felhasználóknak készült, így a konfigurálásához alapvető hálózati és okosotthon ismeretek javasoltak, a műszaki támogatás jelentős része pedig a WLED közösség dokumentációjára épül.

A Gledopto márkáról

A Gledopto intelligens LED vezérlők és világításautomatizálási megoldások fejlesztésére specializálódott gyártó. Termékei Zigbee, Wi-Fi, Matter és WLED alapú LED vezérlőkből állnak, amelyek széles körben alkalmazhatók nyílt forráskódú és kereskedelmi okosotthon rendszerekben.

Az Elite sorozat a gyártó továbbfejlesztett hardverplatformját képviseli, amely robusztusabb elektronikai kialakítást, gyárilag előkonfigurált firmware-t, Ethernet hálózati kapcsolatot, cserélhető biztosítékot és fejlesztői bővítési lehetőségeket kínál. A sorozat elsősorban olyan felhasználóknak készült, akik a WLED nyújtotta fejlett funkciókat professzionálisabb hardveren szeretnék használni.

Főbb terméktulajdonságok

• Elite hardverplatform: Továbbfejlesztett elektronikai kialakítás, nagyobb üzembiztonsággal és egyszerűbb karbantarthatósággal.
• ESP32 alapú vezérlés: Nagy teljesítményű mikrokontroller natív WLED firmware futtatására.
• Gyárilag telepített WLED firmware: Az eszköz előre konfigurált firmware-rel érkezik, így a hálózati beállítás után azonnal használatba vehető.
• Hibrid LED vezérlés: Egy digitális LED adatcsatorna és két PWM kimenet egyidejű használata egyetlen vezérlőben.
• Digitális LED támogatás: Kompatibilis többek között WS2811, WS2812B, WS2813, WS2815, SK6812 és más WLED által támogatott intelligens LED IC-kkel.
• PWM LED vezérlés: Egyszínű (Single Color) és CCT LED szalagok szabályozására alkalmas PWM kimenetek.
• Beépített digitális mikrofon: Audio Reactive WLED funkciókhoz és zenevezérelt effektekhez.
• Relés LED tápkapcsolás: Kikapcsolt állapotban fizikailag leválasztja a LED szalag tápellátását.
• Cserélhető biztosíték: A beépített biztosíték egyszerűen cserélhető, ami megkönnyíti a karbantartást.
• Quick Connect csatlakozók: Rugós wago jellegű vezetékcsatlakozók a gyors és megbízható bekötés érdekében.
• Ethernet hálózati kapcsolat: Stabil vezetékes kommunikáció DHCP és helyi hálózati eléréssel.
• USB Type-C szervizcsatlakozó: Firmware karbantartáshoz és fejlesztői feladatokhoz.
• GPIO bővítő port: Egyedi hardverfejlesztésekhez és saját projektekhez.

Okosotthon protokollok és platform kompatibilitás

• Wi-Fi: IEEE 802.11 b/g/n 2,4 GHz vezeték nélküli hálózati kapcsolat.
• Ethernet: 10/100 Mbps vezetékes hálózati kapcsolat a stabil helyi kommunikáció érdekében.
• WLED: Natív WLED firmware teljes helyi működéssel, webes kezelőfelülettel és OTA frissítéssel.
• Webes kezelőfelület: Böngészőből elérhető konfiguráció internetkapcsolat nélkül.
• Home Assistant: Natív WLED integráció automatikus felismeréssel.
• MQTT: MQTT kommunikáció külső automatizálási rendszerek számára.
• HTTP API: REST alapú vezérlés külső alkalmazásokból.
• JSON API: Fejlett vezérlési lehetőségek automatizálási rendszerekhez.
• WebSocket: Valós idejű kommunikáció külső alkalmazásokkal.
• E1.31 (sACN): DMX-over-IP világításvezérlő rendszerek támogatása.
• Art-Net: Professzionális fényvezérlő rendszerekkel kompatibilis.
• Open Source rendszerek: Integrálható Home Assistant, Node-RED, OpenHAB és egyéb API-kompatibilis automatizálási platformokkal.
• Hangvezérlés: Google Assistant és Amazon Alexa rendszerekkel Home Assistant vagy más köztes platform használatával integrálható.
• LAN mód: Internetkapcsolat nélkül is teljes funkcionalitást biztosít helyi hálózaton.

Okos funkciók

• Digitális LED és PWM világítás egyidejű vezérlése.
• Több száz beépített WLED fényanimáció és effekt.
• Audio Reactive effektek a beépített mikrofon segítségével.
• LED szegmensek létrehozása és önálló vezérlése.
• Több WLED vezérlő szinkronizálása hálózaton keresztül.
• Presetek és lejátszási listák (Playlists) kezelése.
• Időzített be- és kikapcsolások.
• Napkelte és napnyugta alapú automatizációk.
• OTA firmware frissítés hálózaton keresztül.
• Automatizációk MQTT, HTTP API vagy WebSocket kapcsolaton keresztül.
• Teljes helyi működés felhőszolgáltatás használata nélkül.
• Webes konfiguráció bármely böngészőből.

Műszaki specifikációk

• Modell: Gledopto GL-C-620WL Elite
• Hardverplatform: Elite 1D2P-EXMU
• Vezérlő platform: ESP32
• Firmware: Gyárilag telepített és előkonfigurált WLED firmware.
• Tápfeszültség: 5 V DC, 12 V DC vagy 24 V DC LED rendszerrel használható.
• Tápbemenetek: Wago típusú sorkapocs, 5,5 × 2,1 mm DC tápcsatlakozó, valamint USB Type-C (5 V) szerviz- és tápellátási lehetőség.
• Kommunikáció: IEEE 802.11 b/g/n 2,4 GHz Wi-Fi és 10/100 Mbps Ethernet.
• Digitális LED kimenet: 1 független adatcsatorna IC LED szalagok vezérlésére.
• PWM kimenetek: 2 független PWM csatorna egyszínű (Single Color) vagy CCT (Dual White) LED szalagok vezérlésére.
• Támogatott digitális LED IC-k: WS2811, WS2812B, WS2813, WS2815, SK6812, TM1814 és a WLED firmware által támogatott további egyvezetékes digitális LED protokollok.
• Támogatott PWM világítás: Egyszínű és CCT LED szalagok.
• PWM kimeneti terhelhetőség: Összesen legfeljebb 15 A a két PWM csatornán.
• Digitális LED kimenet: TTL adatjel IC LED szalagok számára.
• Beépített mikrofon: PDM digitális mikrofon Audio Reactive WLED funkciókhoz.
• LED tápkapcsolás: Beépített relé a LED-ek tápellátásának fizikai leválasztására kikapcsolt állapotban. A relé nem alkalmas hálózati tápegység kapcsolására.
• Biztosíték: Cserélhető biztosíték a LED tápág védelmére.
• Csatlakozók: Quick Connect rugós vezetékcsatlakozók.
• USB interfész: USB Type-C firmware karbantartáshoz és fejlesztői használathoz.
• GPIO bővítés: Dedikált GPIO csatlakozás egyedi hardverbővítésekhez.
• Webes kezelőfelület: A WLED teljes konfigurációja helyi hálózaton keresztül, böngészőből elérhető.
• Firmware frissítés: OTA (Over-the-Air) hálózati frissítés támogatott.
• Védettség: IP20, kizárólag beltéri használatra.
• Burkolat: Műanyag készülékház.
• Szerelés: Csavaros rögzítési lehetőség.
• Méret: 129 × 50 × 23 mm.
