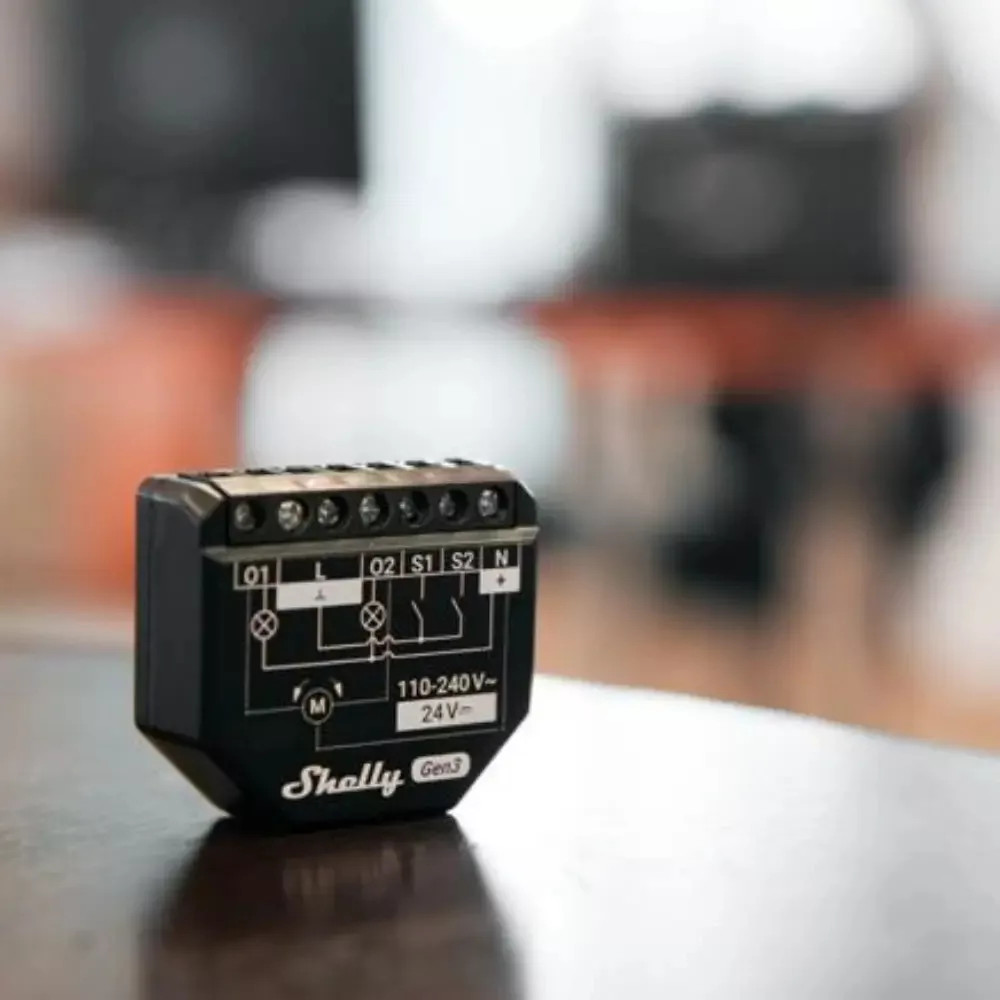

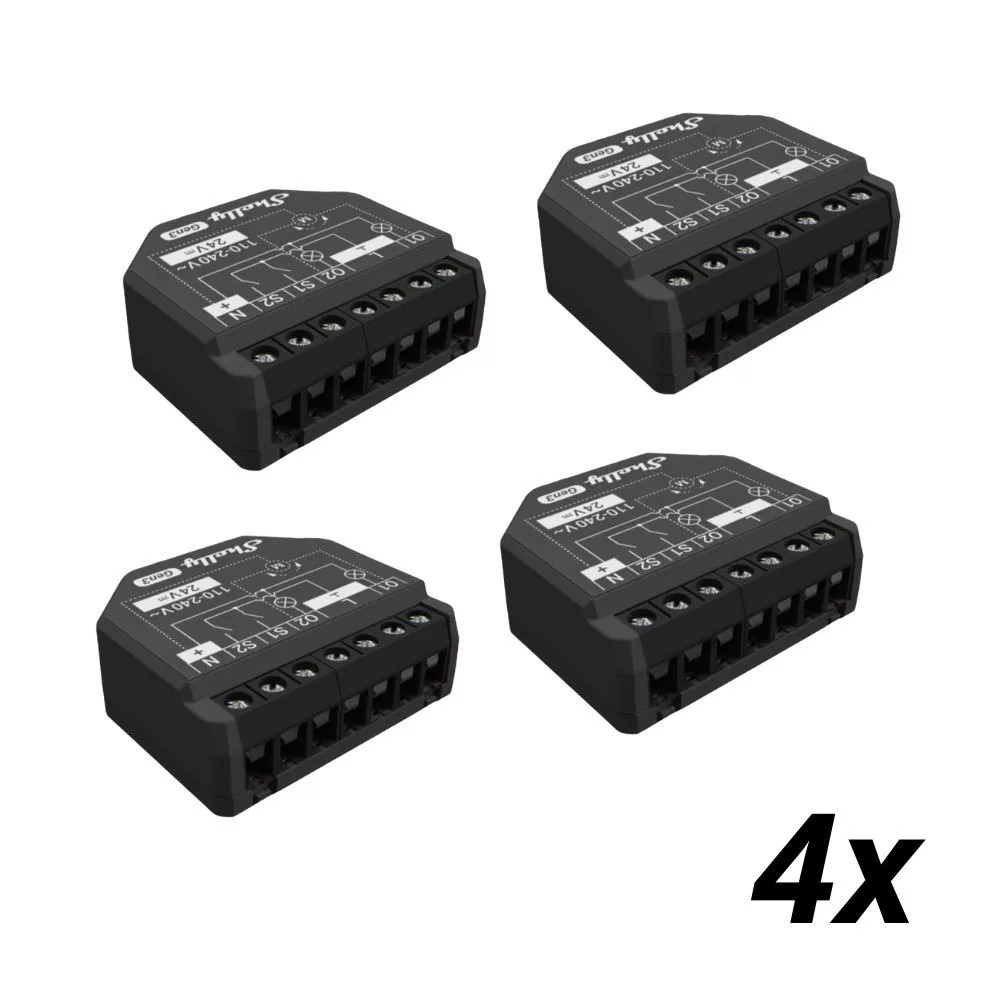

Shelly 2PM Gen3 – két áramkörös relé, fogyasztásmérés, redőnyvezérlés, Wi-Fi, Bluetooth, Matter (X4)

A Shelly 2PM Gen3 a második generációs Shelly Plus 2PM két áramkörös okos relémodulnak az új, továbbfejlesztett, harmadik generációs verziója 4 darabos kiszerelésben. Az elődjéhez hasonlóan ez is mindkét áramkörén fogyasztásmérést biztosít, és alkalmas két független áramkör kapcsolására. Motor / redőnyvezérlési üzemmódban egy áramkör két irányának váltott (pl. nyitás / zárás) kapcsolását is támogatja. Kompakt méretének köszönhetően könnyedén elhelyezhető kapcsolóaljzatok mögött, vagy adapter segítségével DIN-sínre szerelve elektromos szekrényben is.

Mint minden más Shelly termék, ez is közvetlenül a Wi-Fi router-re kapcsolódik, nincs szükség az okosvezérléséhez helyi központra, hub-ra vagy átjáróra (bridge-re). Akár önállóan, csak 1 db eszköz is telepíthető két áramkör (pl. konnektorok vagy 2 világítási kör) automatizálására vagy fogyasztásmérésére, de egy új építésű vagy felújítás előtt álló teljes ingatlan okosotthonná alakításához komplett rendszerként is jó választás.

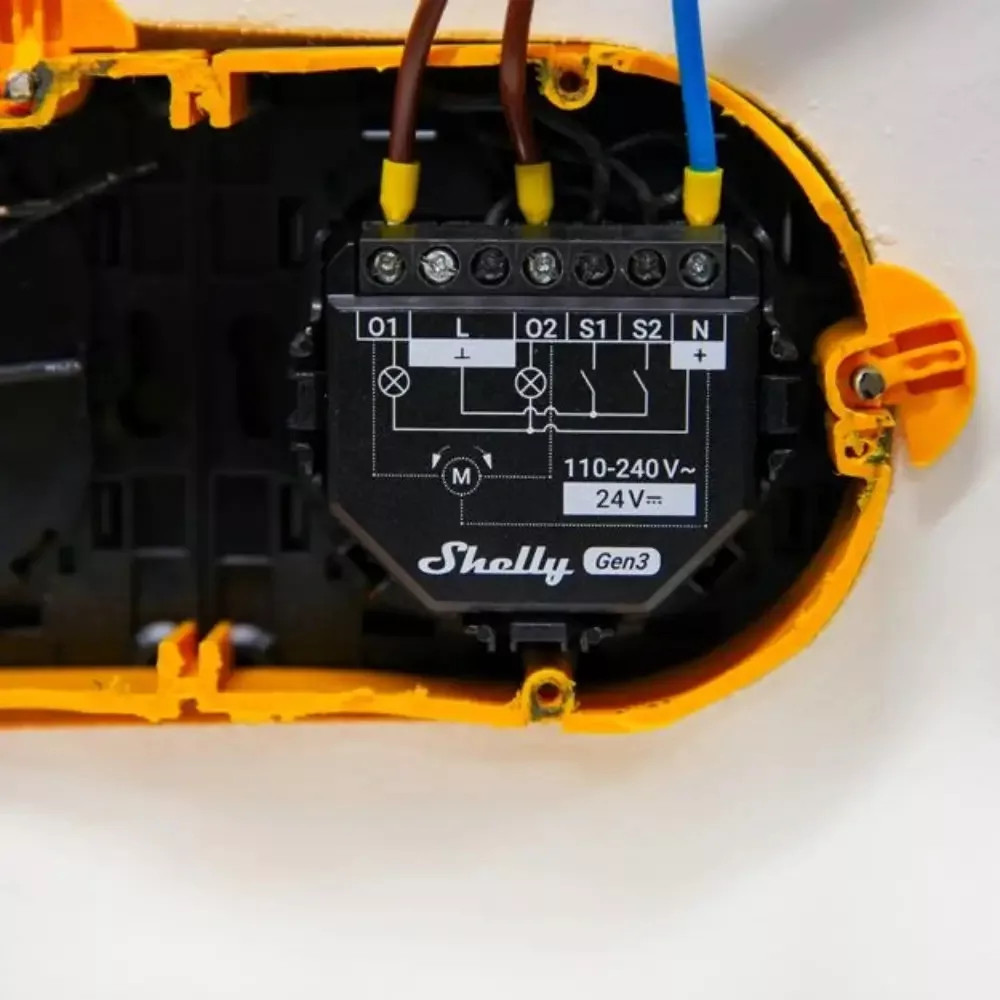

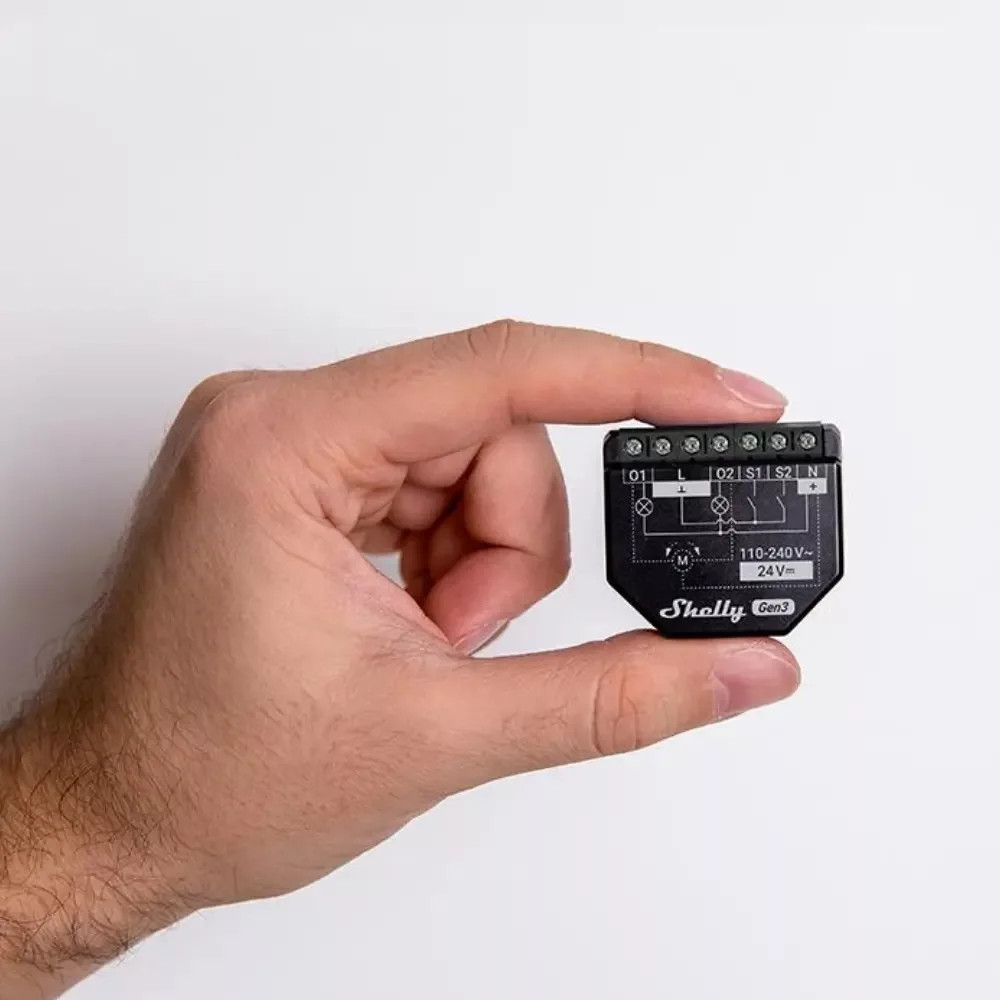

Ez az egyik legkisebb méretű, WiFi-s eszköz kapcsolások okosvezérlésére és okos fogyasztásmérésre. Apró mérete lehetővé teszi, hogy akár egy szabványos villanykapcsoló, konnektor mögé a kapcsolóaljzatba vagy egy villamossági kötődobozba beszereljük, akár utólag is, és távvezéreljük világításunkat illetve a konnektorra kötött egyéb fogyasztókat, illetve kövessük ki/be kapcsolt státuszukat. Gyakori felhasználása a fali redőnykapcsolók mögé, vagy redőnyök kötődobozába való szerelés, hiszen redőnyvezérlési üzemmódja az egyik legprofibb a piacon.

Meglévő kapcsolók mögé a fali aljzatba elhelyezett Shelly 2PM GEN3 segítségével a meglévő csillárkapcsoló megtartásával tudjuk távvezérelni 2 világításunkat is, követni ki/be kapcsolt státuszukat és áramfogyasztásukat is, így a termék ideális utólagos "okosításra" is. A Shelly 2PM GEN3-at elterjedten használják két gombos villanykapcsolók és konnektorok mögé szerelelve azok vezérlésére, 16A maximális teljesítménye konnektorok vezérélésére is alkalmassá teszi.

A Shelly 2PM GEN3 relé - más kis Shelly okosrelékhez hasonlóan - tartalmaz mindkét áramköréhez egy-egy kapcsoló bemenetet, azaz villanykapcsolók mögé beépítve továbbra is használhatjuk a fali villanykapcsolót a lámpa (vagy más fogyasztó) kapcsolására, és Wi-Fi-n keresztül a távolból is kapcsolhatjuk a vezérelt lámpát vagy más eszközt, és számos időzítés is a rendelkezésünkre áll. A Shelly app-ban lehetőség van a kapcsoló letiltására is, - mely hasznos lehet kisgyerekek esetén néhány szobánál -, ilyen beállítások mellett csak az app-ból vezérelhető az adott relé.

A relé kompatibilis nem csak kétállású, de billenő (avagy csengő)kapcsolókkal is. Alternatív és keresztváltó kapcsolás bekötésére is alkalmas.

Auto-off funkciójával beállítható impulzuskapcsolási üzemmódra is.

A Shelly 2PM GEN3 relé a működéshez kapott (110V-240V AC / 24V-30V DC) betápot kapcsolja a kimenetén (max. 16A teljesítménnyel), így ez a típus nem alkalmas feszültségmentes (ún szárazkontakt) kapcsolásra!

Fontos: a Shelly 2PM Gen3 működéséhez biztosított fázis és a kapcsoló(k)tól érkező kapcsolt fázis(ok) azonos fázisról kell, hogy érkezzen(ek), a Shelly 2PM Gen3 nem alkalmas többfázisú működésre!

KÜLSŐ BORÍTÁS:

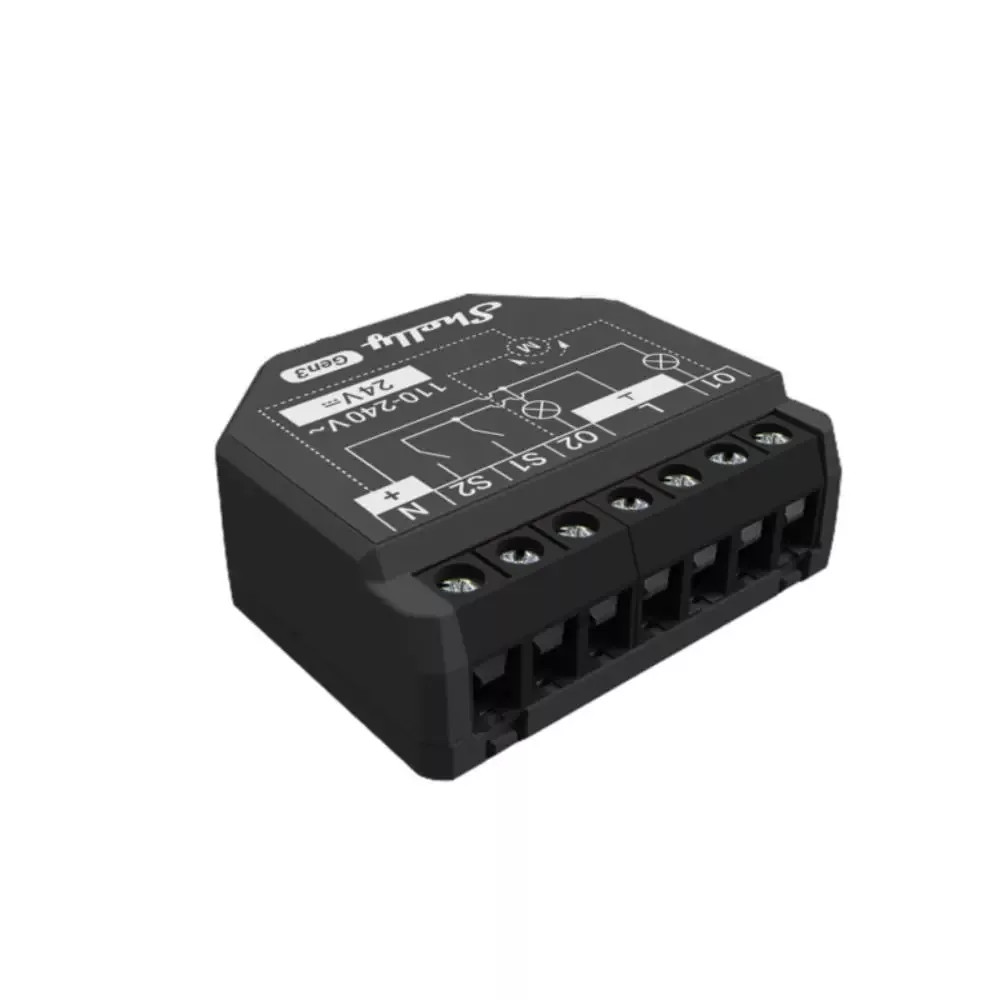

A Shelly 2PM GEN3 elődjével azonos méretekkel rendelkezik, így a megszokott DIN adapterek a GEN3 relékhez is használhatók. Továbbá megtalálhatók rajta a bekötési rajzok, hogy egyszerűen és egyértelműen beköthető legyen.

BLUETOOTH PÁROSÍTÁS:

Párosításához az új Shelly Cloud app-ra van szükség, a régi Shelly Cloud app-al nem kompatibilis. A párosítása a Shelly Plus 2PM-nél már megszokott gyorsasággal történik a beépített Bluetooth chip-nek köszönhetően.

ERŐSEBB PROCESSZOR, TÖBB FUNKCIÓ:

A Shelly Plus 2PM-ben található ESP32 processzor helyett a GEN3 termékekbe a Shelly saját fejlesztésű IoT chip-je, egy ESP-Shelly-C38F processzor került, mely még gyorsabb és erősebb CPU-t és dupla annyi, 8 MB memóriát tartalmaz, így továbbfejlesztett funkciókat és gyorsabb működést kínál a PLUS termékvonalnál.

TÚLMELEGEDÉS ÉS TÚLFESZÜLTSÉG VÉDELEM:

A Shelly 2PM GEN3 túlmelegedés-védelemmel, túlfeszültség-védelemmel és túlterhelés-védelemmel is fel van felszerelve, így még biztonságosabb működést garantál a fali aljzatokba szerelt kis helyen is.

SHELLY PLUS GEN3 FUNKCIÓK:

A termék:

• Támogatja a HTTP/HTTPS webhook-okat, így a Shelly Plus termékekhez hasionlóan könnyen csatlakozhatnak, értesíthetnek vagy vezérelhetnek kompatibilis termékeket vagy más automatizálási rendszereket
• Shelly Plus eszközökhöz hasonlóan támogatják a napkelte / napnyugta időpontjához időzített ki/bekapcsolásokat, immár +/-23 óra eltérés is megadható
• Akár 20 db (az eszközön tárolt, offline is működő) időzítést is képesek kezelni
• Támogatja az mjS szkripteket, lehetővé téve az ügyfelek számára saját funkciók és funkciók létrehozását! A Shelly GEN3 line eszközök lehetővé teszik több szkript együttes végrehajtását, a különböző triggerektől függően, mint a bemeneti/kimeneti állapot, az érzékelőadatok vagy WLAN-kérések
• A GEN3 Támogatja a Virtuális komponenseket is, így akár további funkciók is létrehozhatók, és HTTP parancsokkal akár külső rendszerről is változtathatók ezek az értékek vagy állapotok
• Bluetooth átjáró funkciót is képes ellátni, sőt a GEN3 eszközök akár helyi felhő nélküli kapcsolatot is képesek kommunikálni a Shelly BLU érzékelőkkel és távirányítókkal, ennek köszönhetően sziget üzemű működés is megvalósítható a GEN3 és BLU eszközök között.

Időzíthetősége:

• A hét napjaira beállítható ki/bekapcsolási időzítés, és
• támogatja napkeltéhez és napnyugtához kapcsolódó időzítéseket is (nem csak pontos időpontra, de pl. napnyugta + 5 óra típusú időzítéseket is.)
• Támogatja az auto-off és az auto-on időzítést is, azaz meghatározott idejű ki vagy bekapcsolt állapot utáni be vagy kikapcsolást is.

Támogatott üzemmódok:

• felhő / cloud üzemmód: ekkor az ingyenesen elérhető Shelly Cloud-hoz kapcsolódik, melyen át (az iOS-re és Android-ra is elérhető) Shelly Cloud okostelefon app-ból és a https://my.shelly.cloud/ oldalról is vezérelhetjük és beállíthatjuk az eszközöket; vagy
• választhatunk LAN / helyi hálózati ützemmódot, ilyenkor az eszközök csak a helyi hálózatra kapcsolódó eszközökről vezérelhető; de akár
• működtetjetjük az eszközt (WiFi kliens üzemmód helyett) WiFi Access Point üzemmódban is (pl. ha nincs állandó WiFi hálózat a telepítés helyén), ekkor mobiltelefonnal vagy notebook-kal az eszköz közelében rákapcsolódhatunk közvetlenül az eszköz által sugárzott WiFi AC hálózatra, és a kapcsolat ideje alatt vezérelhetjük az eszközt.

A fogyasztási adatokat az okoseszköz felhős üzemmód esetén menti a Shelly Cloud fiókba, és az app-ban megtekinthetjük és letölthetjük a fogyasztási előzményeket.

Cloud üzemmód esetén a  Shelly eszközök a Shelly Cloud Scene (Okosvezérlés) funkciója segítségével egymást is képesek (összetett feltételek mentén) vezérelni, ki/be kapcsolni. (Például egy villanykapcsoló mögé szerelt Shelly relé képes ki/be kapcsolni a felhőn át egy vezetékezés szepontjából tőle független másik Shelly relét egy konnektor mögött, és azt is ki/be kapcsolni, azaz az eszközök a WIFi-n és a gyári felhőn át vezeték nélkül képesek egyszerűen vezérelni egymást általunk megadott szabályok mentén.)

Lehetőség van arra is, hogy az eszközök - fix IP címek használata esetén - (a Shelly Cloud használata nélkül is, akár LAN üzemmódban is) egymást közvetlenül vezéreljék HTTP parancsokkal (DDD, azaz Direct Device-to-Device módon), azaz a Shelly eszközök a külső internet kapcsolat megszakadása (vagy a tázfalon való letiltása) esetén is képesek a helyi hálózaton egymást ki/bekapcsolni a Shelly App-ban beállítható ún. Action-ök segítségével.

A Shelly 2PM GEN3 okosvezérléshez a gyártó saját ÚJ okostelefon app-ja és saját Cloud szolgáltatása is elérhető ingyenesen.

Integrációk:

A Shelly a gyári firmware-ével is az egyik legegyszerűbben integrálható okoseszköz a piacon. Támogatja az MQTT-t és a REST API-n keresztüli vezérlést. Kompatibilis a Google Home, Amazon Echo és Yandey Alice hangvezérlésével. A Shelly 2PM GEN3 a Cloud és az MQTT vezérlést egyidejűleg is támogatja.

A Shelly Cloud-on keresztül számos Shelly eszközt integráltak már a SmartThings platformmal is.

Ezen kívül a gyári firmware támogat egy sornyi egyéb nyílt forráskódú és egyéb rendszert is:

• MQTT
• HomeSeer
• ioBroker
• Home Assistant
• openHAB
• Domoticz
• SYMCAN
• nymea
• Hubitat
• Hoobs
• REST API

Szerelhetősége:

• A normál méretű kapcsolóaljzatba jellemzően befér a szerelvények mögé.
• DIN-sín adapterrel (külön termék)
• A Shelly Plus Add-On-al kompatibilis.

Egyéb műszaki paraméterek:

Tápfeszültség: 110-230V AC ±10%, és 24V-30V DC

Maximális teljesítmény: 3500W / 16A (AC esetén), 10A (DC esetén).

Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
