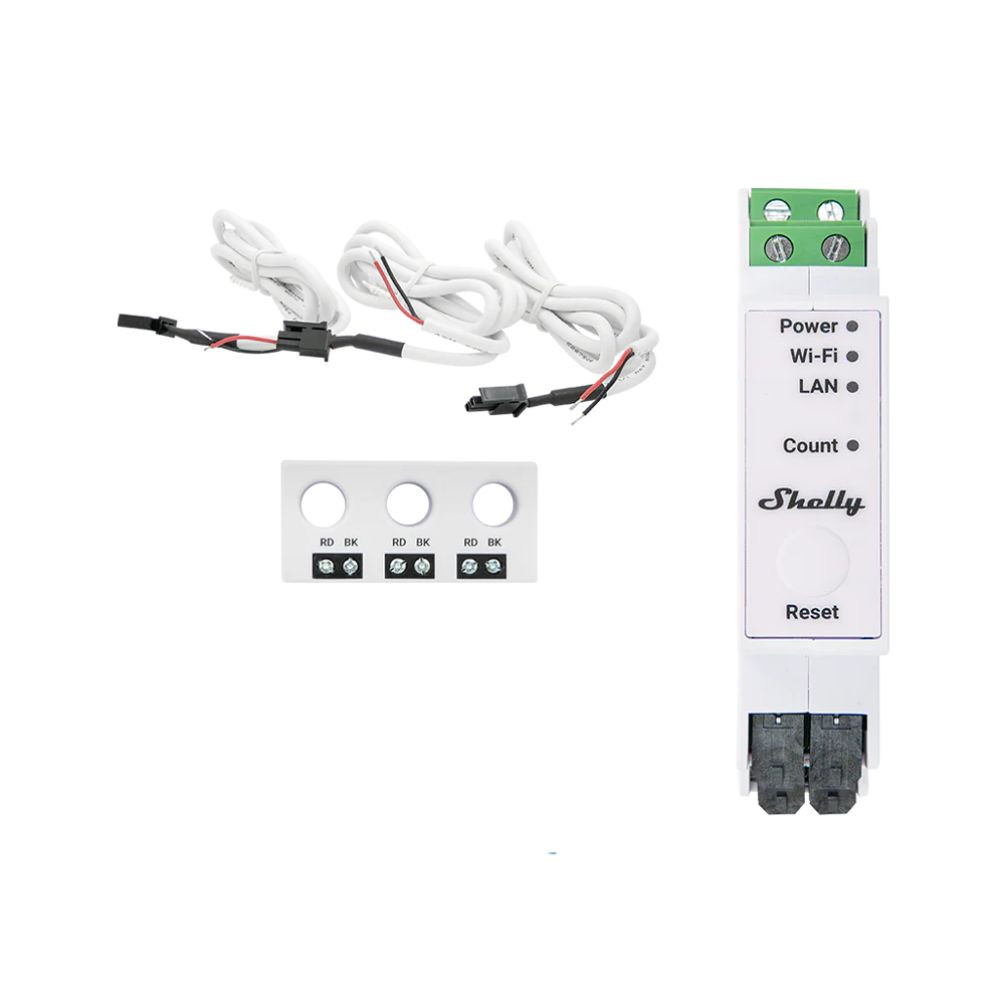

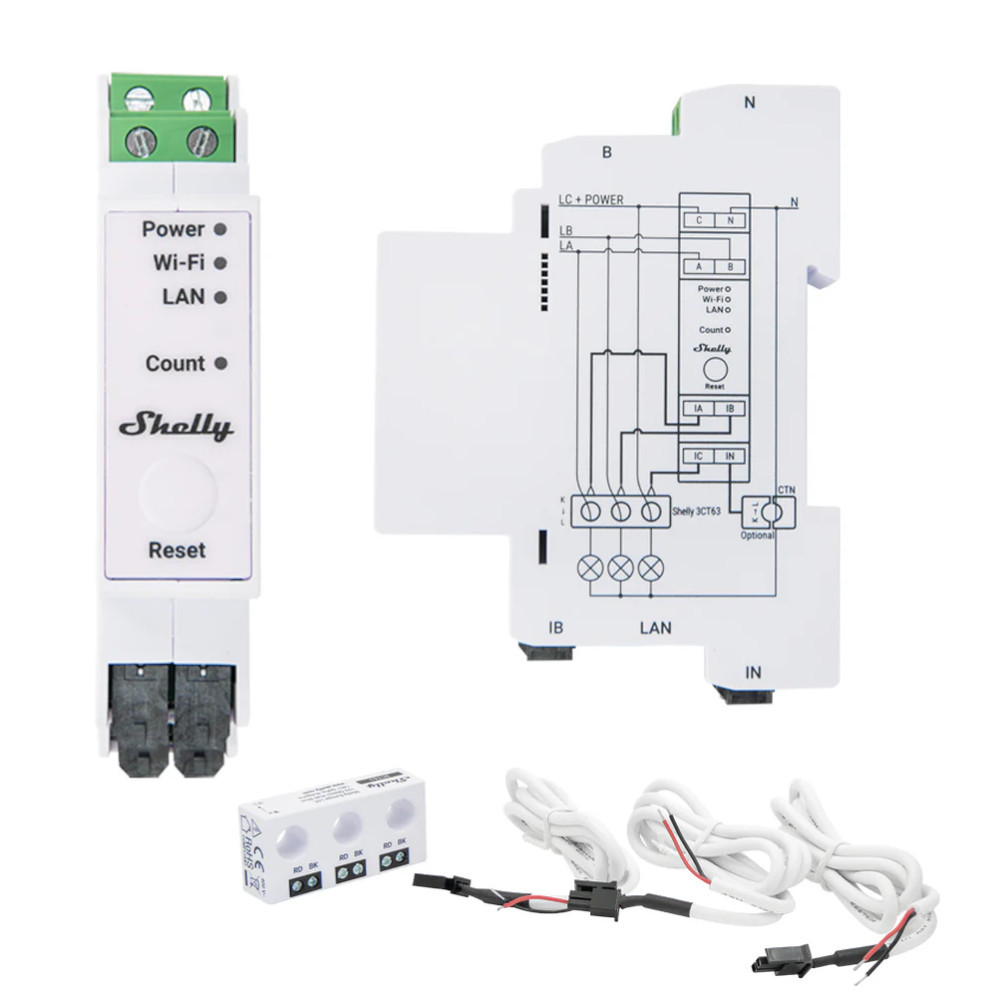

A Shelly Pro 3EM-3CT63 egy DIN-sínre szerelhető, egy- vagy háromfázisú energiamérő, mely képes helyi hálózaton (LAN / Wi-Fi) önállóan működni, vagy felhőalapú automatizálási rendszerekhez is csatlakozhat Modbus, MQTT, HTTPS vagy WebSocket protokollon keresztül, TLS titkosítással.

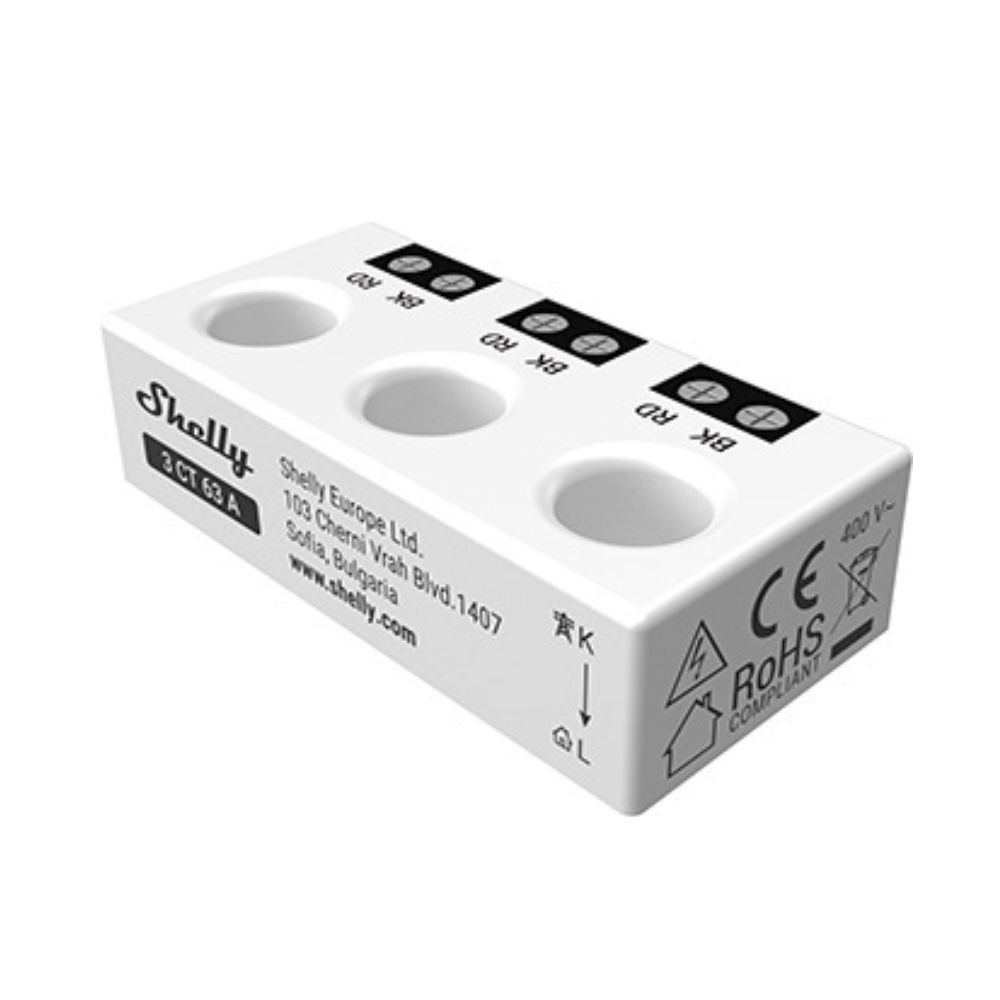

A speciális kialakítású, kombinált 3 fázisú áramváltót (CT) úgy tervezték, hogy közvetlenül egy kismegszakító kimenetére legyen felszerelhető.
Valós időben jelent adatokat minden fázisra csatornánként: feszültség, áram, aktív és látszólagos teljesítmény, valamint összesített fogyasztási értékek. A készülék beépített valós idejű órával rendelkezik, és akár 60 napnyi adatot képes eltárolni 1 perces bontásban. Webes felületen keresztül teljes körűen beállítható és felügyelhető.
Figyelem: A készülék nem tartalmaz beépített relét! Terheléskapcsolás csak a Shelly Pro 3EM Switch Add-on bővítőegységgel lehetséges.
Főbb jellemzők
- 4 kvadránsú teljesítménymérés
- DIN-sínre szerelhető kivitel
- Többféle csatlakozási lehetőség: 1- vagy 3-fázisú rendszerekhez
- Érintésmentes árammérés áramváltóval
- Fázissorrend-ellenőrzés (opcionális)
- Csatornánkénti kalibráció (min. 500 W terhelés szükséges)
- Terhelés nélküli küszöbszint: 30 VA/csatorna
- Optikai impulzuskijelzés
- Valós idejű óra internetkimaradás esetére is
- Adatnaplózás: 60 nap, 1 perces felbontással
- Külső kontaktorkezelés (Switch Add-on szükséges hozzá)
- Pontosság: B osztály (IEC 62053-21)
- Napelemes rendszerekhez előkészítve
Kapcsolódási lehetőségek és protokollok
- LAN (Ethernet) – 1 db RJ45
- Wi-Fi – 802.11 b/g/n (2,4 GHz)
- Bluetooth 4.2 – elsődleges konfigurációhoz
- Modbus, MQTT, RPC, WebSocket protokoll támogatás
- TLS titkosítás minden bejövő kapcsolathoz
Műszaki adatok
- Méret:
- Shelly Pro 3EM-3CT63: 94 × 19 × 69 mm
- Shelly 3CT63: 14 × 54 × 26 mm
- Burkolat: műanyag, fehér szín
- Üzemi hőmérséklet: -20°C – 40°C
- Páratartalom: 30% – 70% RH
- Tápfeszültség: 100–260 V~ 50/60 Hz
- Fogyasztás: < 3 W
- Védelem: B vagy C karakterisztika, 16 A, min. 6 kA
- Voltmérő tartomány: 100–260 V (±1%)
- Árammérő tartomány: 0–63 A (pontosság:
- ±1 % (2–63 A)
- ±2 % (1–2 A)
- ±5 % (0–1 A)
- Belső hőmérséklet-érzékelő: igen
- Adattárolás: legalább 60 napnyi, 1 perces bontásban
- Adatexport: CSV, JSON (RPC-n keresztül)
- 20 webhook, egyenként max. 5 URL
- Scripting támogatás (pl. automatizmusokhoz)
- MQTT kompatibilitás
- Titkosított kommunikáció (TLS)
- Nyomógomb:
- 1× megnyomás – Switch Add-on relé állapot váltása
- 5 mp – AP mód aktiválása
- 10 mp – gyári visszaállítás
- LED-ek:
- Piros – tápellátás
- Kék – AP mód
- Sárga – Wi-Fi csatlakozás, Shelly Cloud kikapcsolva
- Zöld – Shelly Cloud aktív kapcsolat
- Piros/kék villogás – OTA frissítés
- DIN-sínre szerelhető (Shelly Pro 3EM)

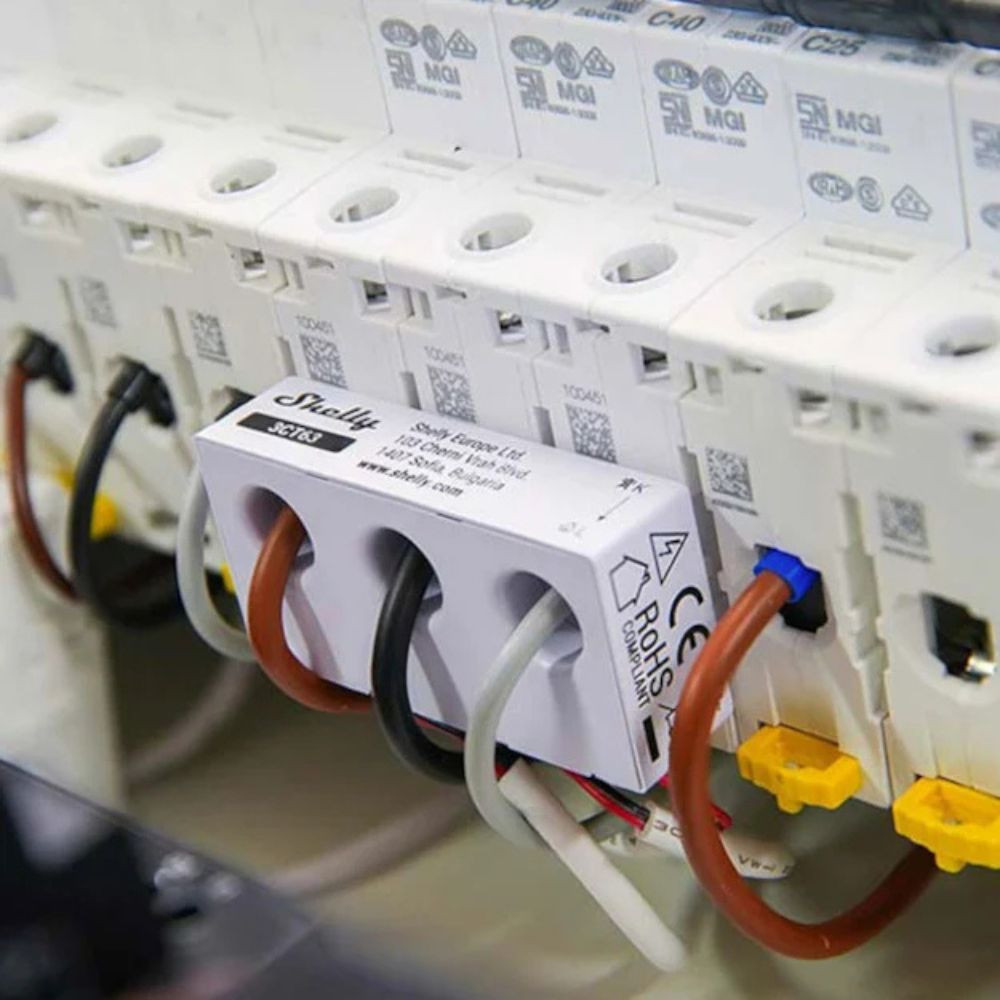

- CT érzékelők a fázisvezetékekre csíptethetők
- Áramirány: K→L irány szerint kell elhelyezni
- Figyelem: A LAN-kábelt csak áramtalanított állapotban szabad csatlakoztatni vagy eltávolítani!
Kompatibilis rendszerek és felhasználás
- Shelly Cloud
- Home Assistant
- OpenHAB
- Domoticz
- REST API
- MQTT
Felhasználási területek
Ipari energiaelosztás:
Ipari környezetben, ahol összetett energiaelosztó rendszerek működnek, a megszakítóra szerelt kombinált 3 fázisú áramváltó (CT) hatékonyan méri és figyeli az áram szintjét. Ez kulcsfontosságú az energiafelhasználás optimalizálása és a potenciális problémák valós idejű felismerése szempontjából.
Kereskedelmi épületek és létesítmények:
Kereskedelmi épületekben és létesítményekben, ahol gyakran korlátozott a hely az elektromos elosztószekrényekben, a CT kompakt kialakítása előnyös. A megszakítók fölé történő szerelés helytakarékos megoldást biztosít a pontos árammérés megtartása mellett.
Motorvezérlő központok (MCC):
A gyártóüzemekben és ipari létesítményekben gyakori motorvezérlő központok több megszakítóval rendelkeznek. Minden megszakító fölé szerelt kombinált 3 fázisú CT integrált megoldást kínál a motoráramok figyelésére, elősegítve a megelőző karbantartást és a hibakeresést.
Adatközpontok:
Az adatközpontokban, ahol az energiafogyasztás pontos figyelése kiemelten fontos, a kombinált 3 fázisú CT-k a megszakítók fölé szerelve mérik a kritikus berendezéseken átfolyó áramot.
Megújulóenergia-telepítések:
A kombinált 3 fázisú CT-k használhatók megújulóenergia-rendszerekben, például napelemes vagy szélerőműves rendszerekben. A vezérlőpanelek megszakítóira szerelve pontos árammérést biztosítanak a monitorozási és szabályozási célokra.
Alállomások monitorozása:
Az elektromos alállomásokban, ahol gyakran szűkös a hely, a kombinált 3 fázisú CT-k előnyösek lehetnek. A megszakítókra szerelve segítik a fázisonkénti áramértékek monitorozását, ezáltal hozzájárulva az alállomás stabilitásához és megbízhatóságához.
Épületirányítási rendszerek (BMS):
Az intelligens épületirányító rendszerekben elengedhetetlen a valós idejű, pontos fogyasztási adatok megléte. A kombinált 3 fázisú CT-k a megszakítókra szerelve biztosítják az energiamenedzsmenthez és a terhelésszabályozási stratégiákhoz szükséges adatokat.
Hálózati minőségfigyelés:
Olyan alkalmazásokban, ahol az elektromos hálózat minősége kritikus (például érzékeny elektronikai berendezések vagy egészségügyi létesítmények esetén), a kombinált 3 fázisú CT-k figyelhetik az áram hullámformáit, észlelve a minőséget befolyásoló rendellenességeket.
Elektromos elosztószekrények korszerűsítése:
Elektromos panelek felújítása vagy átalakítása során gyakran fellépnek helykorlátok. A megszakítók fölé tervezett kombinált 3 fázisú CT helytakarékos megoldást nyújt, miközben a pontos árammérés megmarad.
Okoshálózatok kiépítése:
Az okoshálózatokban, ahol a valós idejű adatok létfontosságúak a hálózat menedzseléséhez és optimalizálásához, a kombinált 3 fázisú CT-k a megszakítókra szerelve pontos áraminformációt biztosítanak a monitorozáshoz és vezérléshez.
Minden említett felhasználási esetben a kombinált 3 fázisú CT helytakarékos és integrált megoldást nyújt az árammérésre, hozzájárulva az elektromos rendszerek hatékonyságához, biztonságához és megbízhatóságához.
