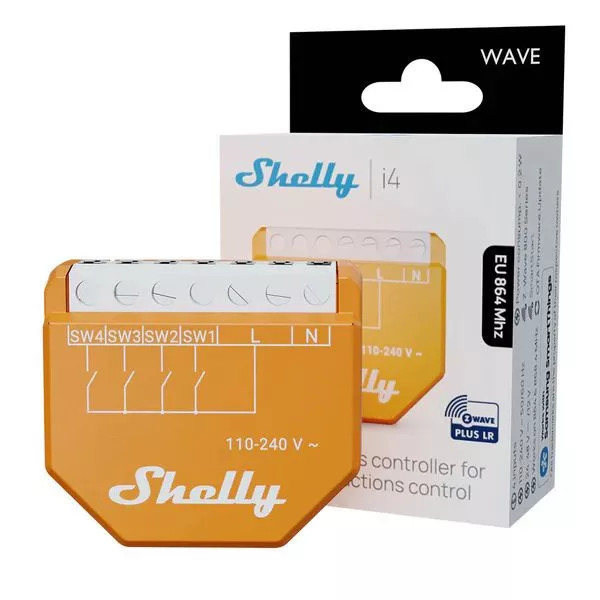

A Shelly Qubino Wave i4 okosmodul, a Shelly Wave termékcsalád tagja, amely Z-Wave protokollt használ a kommunikációhoz (Europában 868,42 MHz). Mivel a Z-Wave egy okosotthon protokoll, ezért kifejezetten okos eszközök közötti kommunikációra fejlesztették. A subgigaherces frekvenciának köszönhetően megfelelő a jelterjedés, a Z-Wave MESH hálózati topológiának hála pedig a központi egységtől távolabb eső eszközök is megfelelően képesek komunikálni (folyamatos megtáplálás alatti eszközök jeltovábbítóként működnek). A Z-Wave-es eszközöknek mindenképp szükségük van a működéshez egy Z-Wave Hub-ra, vagy USB koordinárorra (ami például egy miniPC-hez kapcsolódik). A Z-Wave protokoll egységesített kommunikációs parancsosztályokat alkalmaz (Command Class), így akár több száz eltérő márka több ezer terméke kompatibilis egymással, egy Z-Wave rendszer eszközei képesek egy hálózatot alkotva együtt működni. Egy Z-Wawe hálózat max. 232 eszközt tartalmazhat. További előnye a Z-Wave protokollnak, hogy támogatja az asszociációs csoportokat is (Association Groups) amelynek köszönhetően a hálózatot alkotó egyes ezközök között közvetlen összerendeléseket is létrehozhatunk. További előnye a Z-Wave eszközöknek, hogy protokoll szinten számos paraméter beállítható rajtuk, így azokat személyre szabva a lehető legszofisztikáltabb igényeknek is képesek megfelelni.
A Shelly Wave i4 okosmodul kimeneti reléket nem tartalmaz, ez az eszköz a szerelvénydobozba, a kapcsoló/nyomógomb mögé szerelve képes bemenetként szolgálni. Tehát a modul sorkapcsaira kötött hagyomásnyos kapcsolók/nyomógombok állapotváltozását érzékeli. Megtáplálható egyenáramról 12 VDC, (külön sorkapcson) 24-48 VDC és 230VAC váltóáramú feszültségekről, a kimeneti sorkapcsok között pedig száraz kontaktussal rendlekezik a vezérlés. A modul túlmelegedés elleni védelemmel is ellátta a gyártó, így biztonságos működést garantál a fali aljzatokba szerelt kis helyen is.
Z-Wave hub-ok:
A Shelly az alábbi Z-Wave hub-okkal tesztelte:
- Home Assistant
- Home Center 3
- Jeedom
- Homey
- SmartThings
- Hubitat
Termékjellemzők:
- 230V AC fázis nulla megtáplálás
- támogatja a gombkombinációkat is (gombonként 3 funkció) összesen 12 lehetőség modulonként (1x, 2x, hold down)
- közvetlenül más Z-Wave eszközök vezérlése association funkciók segítségével 8 lehetőség modulonként (1x, hold down)
- ideális kiegészítője a Shelly Wall Switch kapcsolócsalás (1-2-4 nyomógombos verziók)
- egyéb 230VAC bemeneti állapotok érzékelésére vagy fázis figyelésre is alkalmas lehet
Specifikációk:
- Bemenet: fázist vár az "i" bemeneti sorkapcsokra
- Tápfeszülstség: 230 VAC
- Alacsony készenléti fogyasztás: 0.3 W.
- Kommunikációs protokoll: Z-Wave 800
- Z-Wave frekvencia: 868.4 MHz (EU)
- Hatótávolság: épületen belül akár 40 méter (a falak födémek csökkenthetik)
- SmartStart: IGEN
- S2 titkosítás: IGEN
- Z-Wave repeater funkció: IGEN
- Vezeték nélküli firmware frissítés (OTA): IGEN
- Működési hőmérséklet: -20 - +40 °C

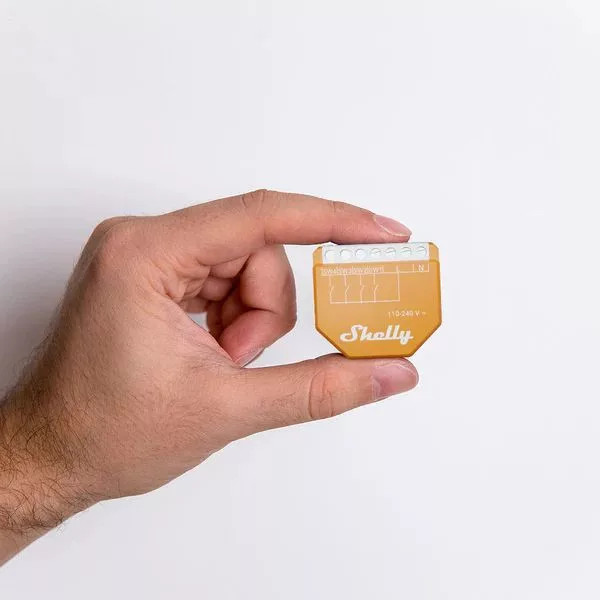

- Méret: 37 x 42 x 16 mm
- Súly: 37g
Szerelhetősége:
- A normál méretű szerelvénydobozba jellemzően befér, de a mélyített szerelvénydoboz ajánlott, annak használata meggyorsítja az modulok telepítési idejét
- DIN-sín adapterrel (külön termék) kalapszínre szerelhető, sorolható

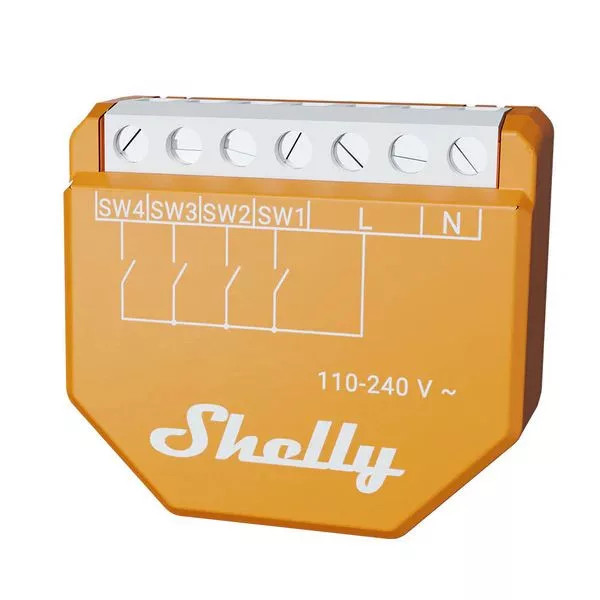

A Shelly Wave i4-nek szüksége van a működéséhez egy állandó 110-240V AC tápfeszültségre.
A négy kapcsoló-bemenetén ugyanezen feszültséget várja, és
- érzékeli, hogy az adott kapcsoló ki/be van-e kapcsolva,
- vagy ha nem kapcsolóhoz használjuk, érzékeli, hogy az adott áramkörben van-e áram.
A Wave i4 kompatibilis a Shelly új villanykapcsoló családjának négy gombos "jelenet-vezérlő" kapcsolójával, ennek hátuljába bepattintva egyszerűen létrehozhatunk más eszközök (akár csoportos, vagy jelenet alapú) vezérlésére parancsokat a Shelly rendszerében.
(A négy gombos fali kapcsoló nem a Shelly Wave i4 tartozéka, hanem külön rendelhető termék.)
Más okosrelékhez hasonlóan ennek a működéséhez is szükség van nem csak fázisvezető, hanem nullvezető vezetékre is.
